果樹園に、農薬を散布するのに古い動噴を使いました。

何せ古すぎて、取説が見つからないので今回動かしたのを機に、ここに使い方を残そうと思います。

動噴は、農薬や肥料を霧状にして作物に散布するための機械です。

エンジンを使って、液体を高圧で噴霧することで、広範囲に均一に薬剤を散布できます。

防除作業や葉面散布に適しており、ノズルの種類や圧力調整によって噴霧の細かさを変えられます。

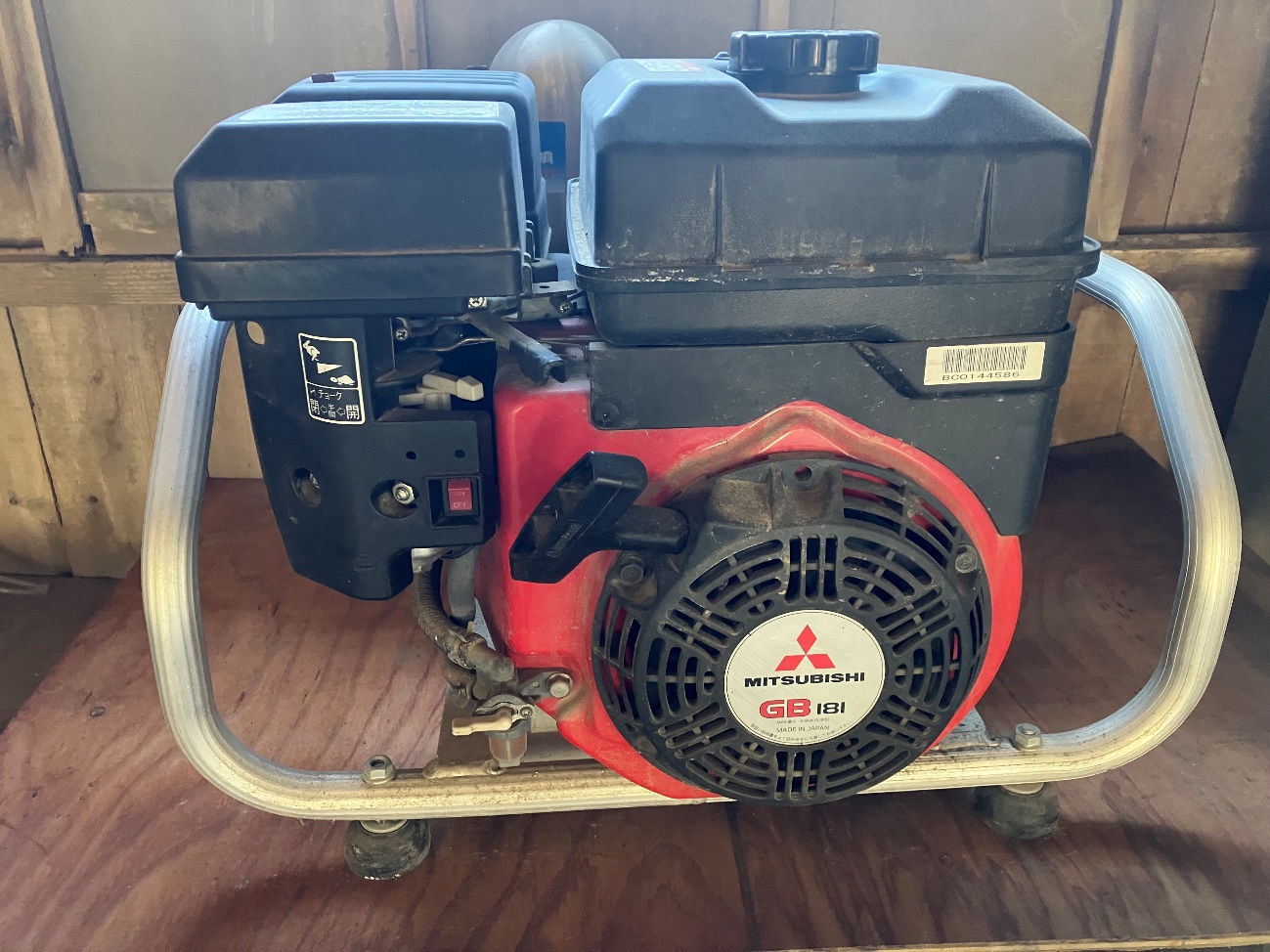

燃料は自動車用無鉛ガソリンです。

本体上の黒いキャップから入れてください。

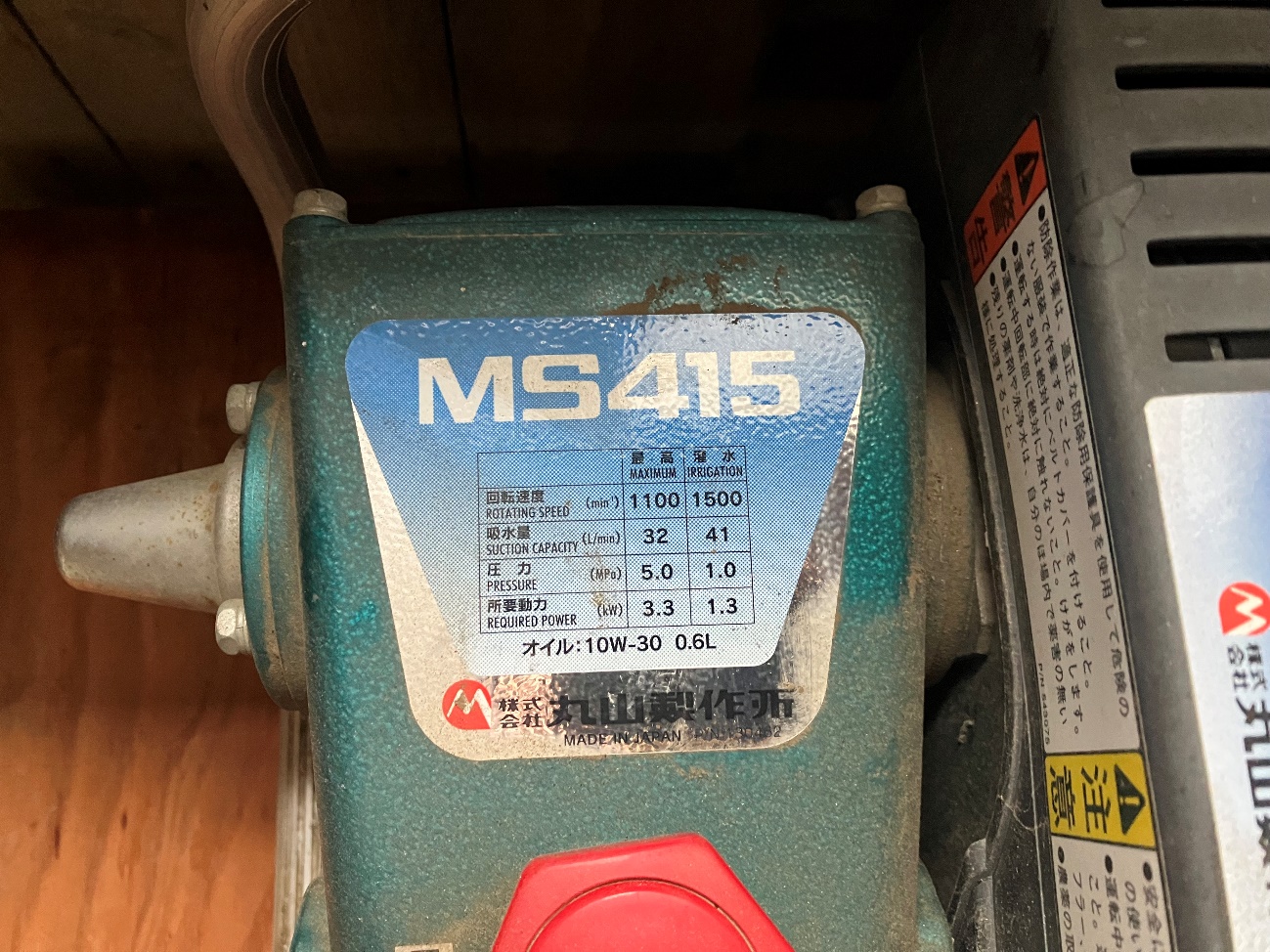

仕様は以下です。

※潅水は、作物に水を与えるため高圧で霧状にするのではなく、根に直接水を届けることが目的のため、低圧力で沢山の水を散布することを主眼にした使い方のようです。

1       始動前の準備

以下、説明に番号を入れてあります、番号は文中の写真に記載します。

水抜きねじ「１２」が閉まっていることを確認してください。

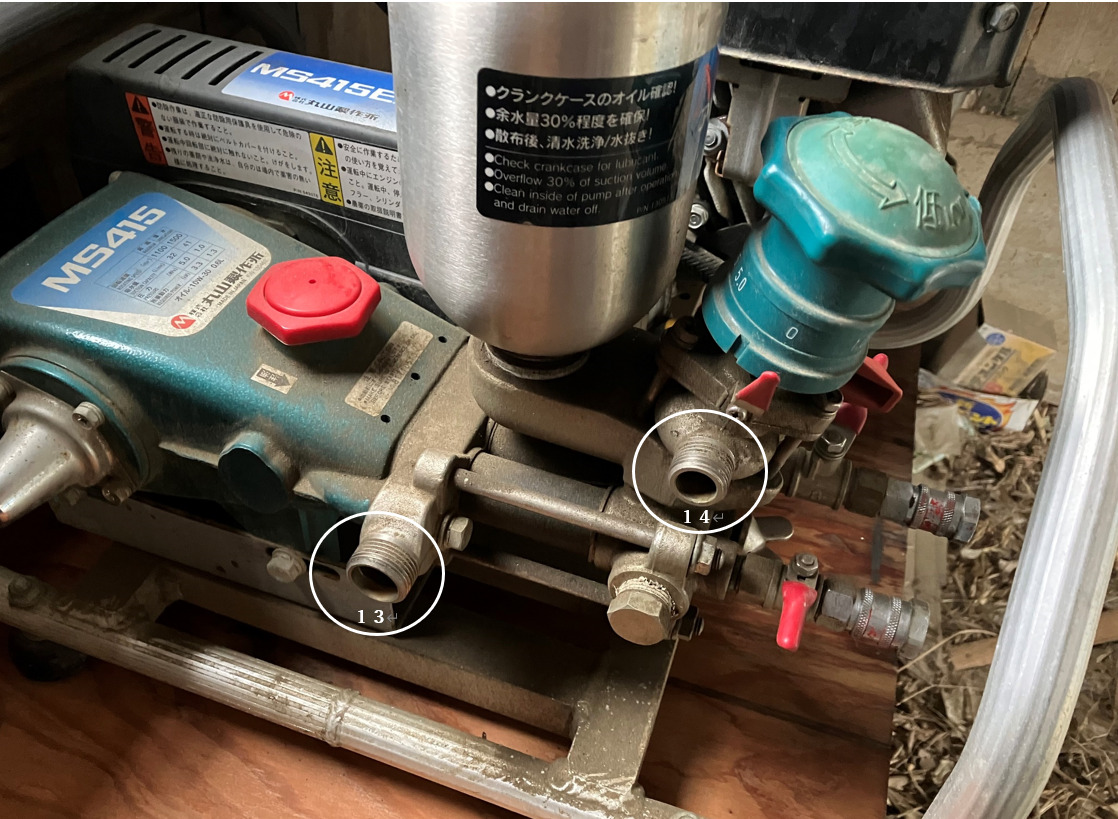

まずは、動噴「１３」に給水ホースと「１４」に排水ホースを取り付けます。

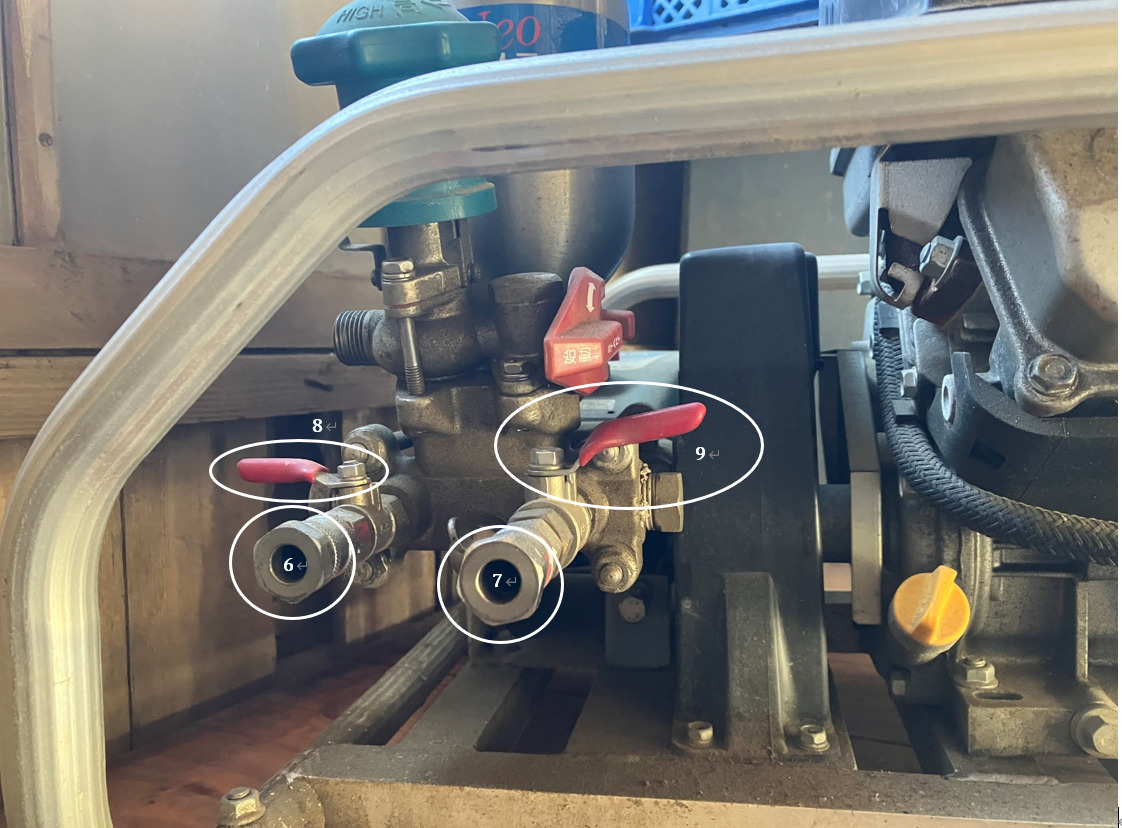

散布用のコック「９」と、攪拌用のコック「８」は閉じられていることを確認します。

試しに動かしてみるのであれば、ホースの先は、本来農薬等を入れるタンクでなくても水を張ったバケツでもOKです。

ホースを水に漬けない空回しは、故障の原因になります。

左の雌ねじが給水ホース、 右の雌ねじが排水ホース

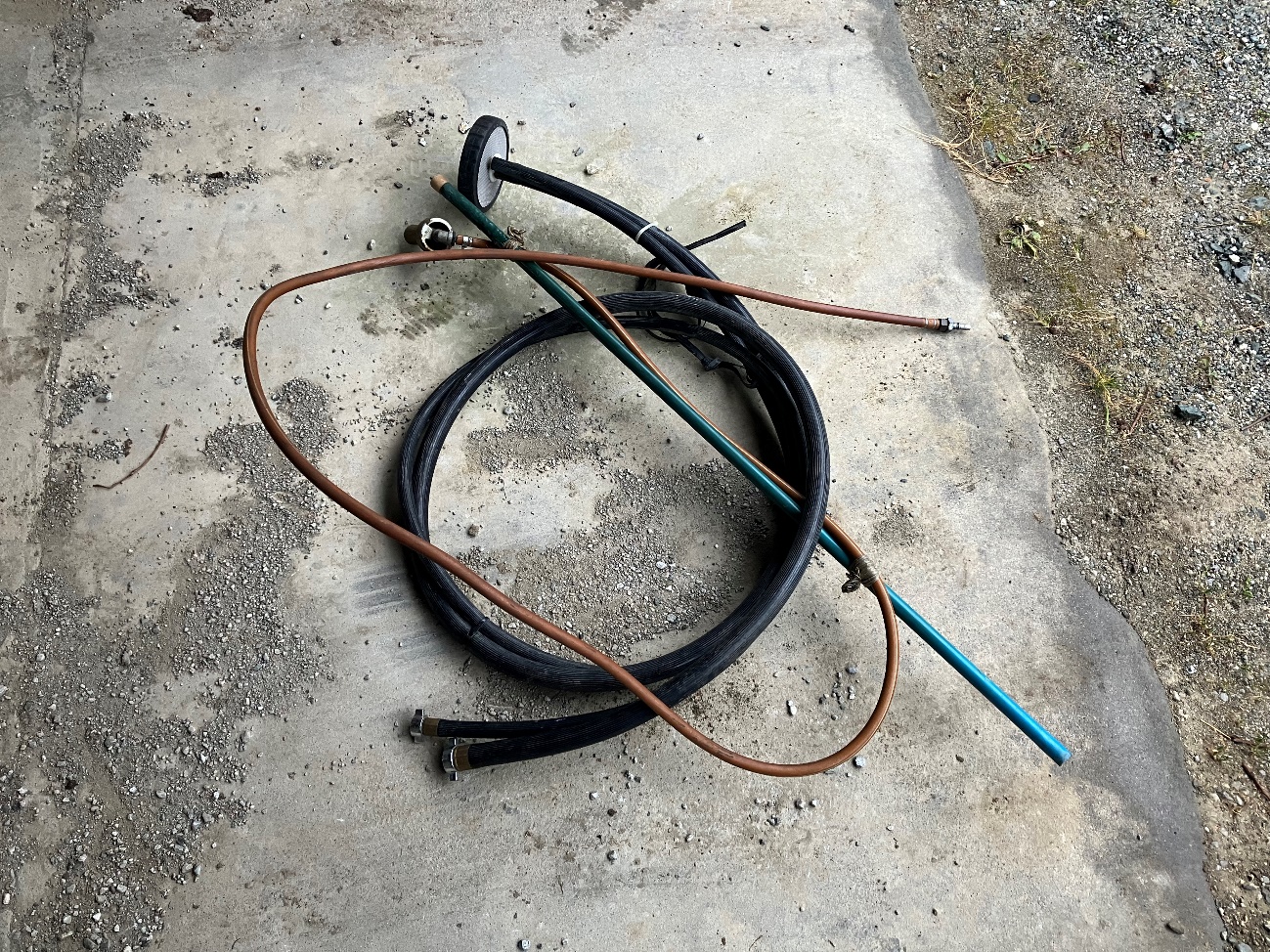

円形のストレーナ付いたホースが給水ホースとなります。

2       始動確認

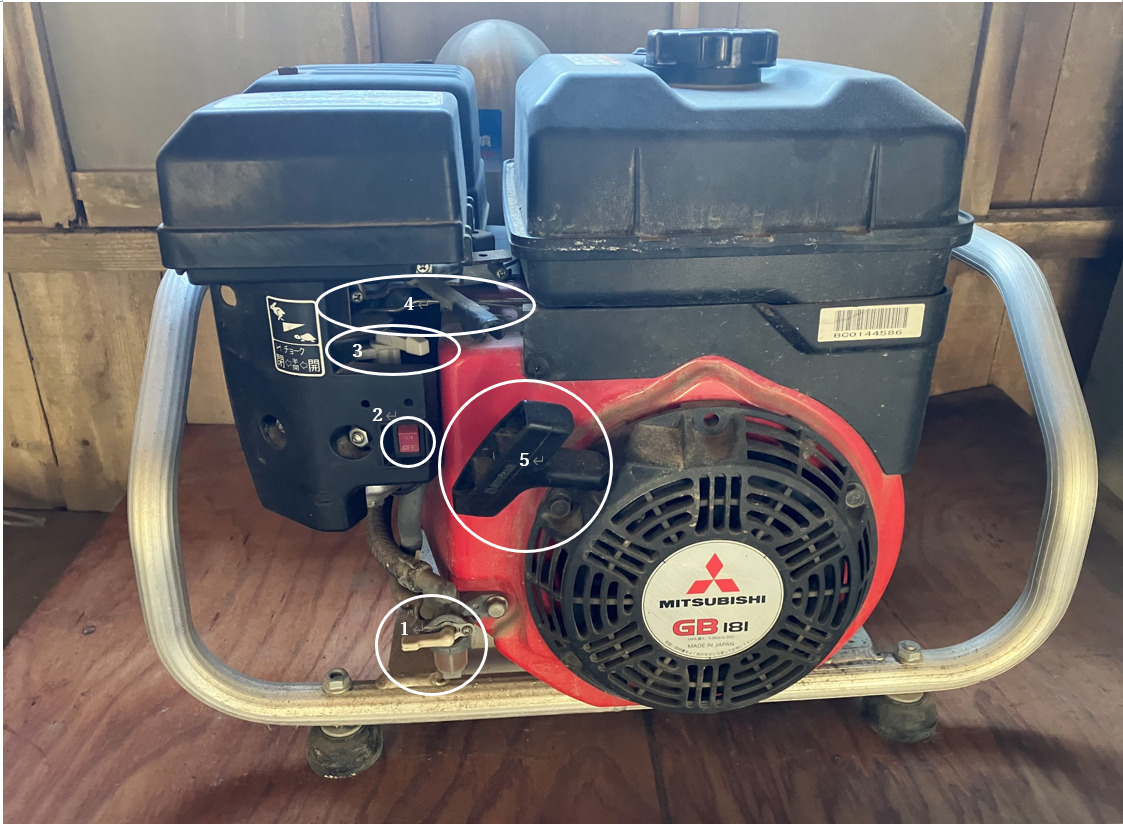

燃料コック「１」を横にし、エンジンにガソリンを送ります。

赤いスイッチ「２」をONにします。

チョーク「３」を左に引いて全閉にします。

エンジンレバー「４」をウサギさんの方に少し引きます。

ハンドル「５」を引きエンジンを掛けます。

エンジンが掛かったらチョークレバー「３」を戻し全開にします。

安定したらエンジンレバー「４」をウサギさんの方に引き、出力を上げます。

以上で現場へ行く前の始動点検は完了です。

停止はエンジンレバー「４」をカメさんにして赤いスイッチ「２」をOFFにします。

3       果樹園での始動

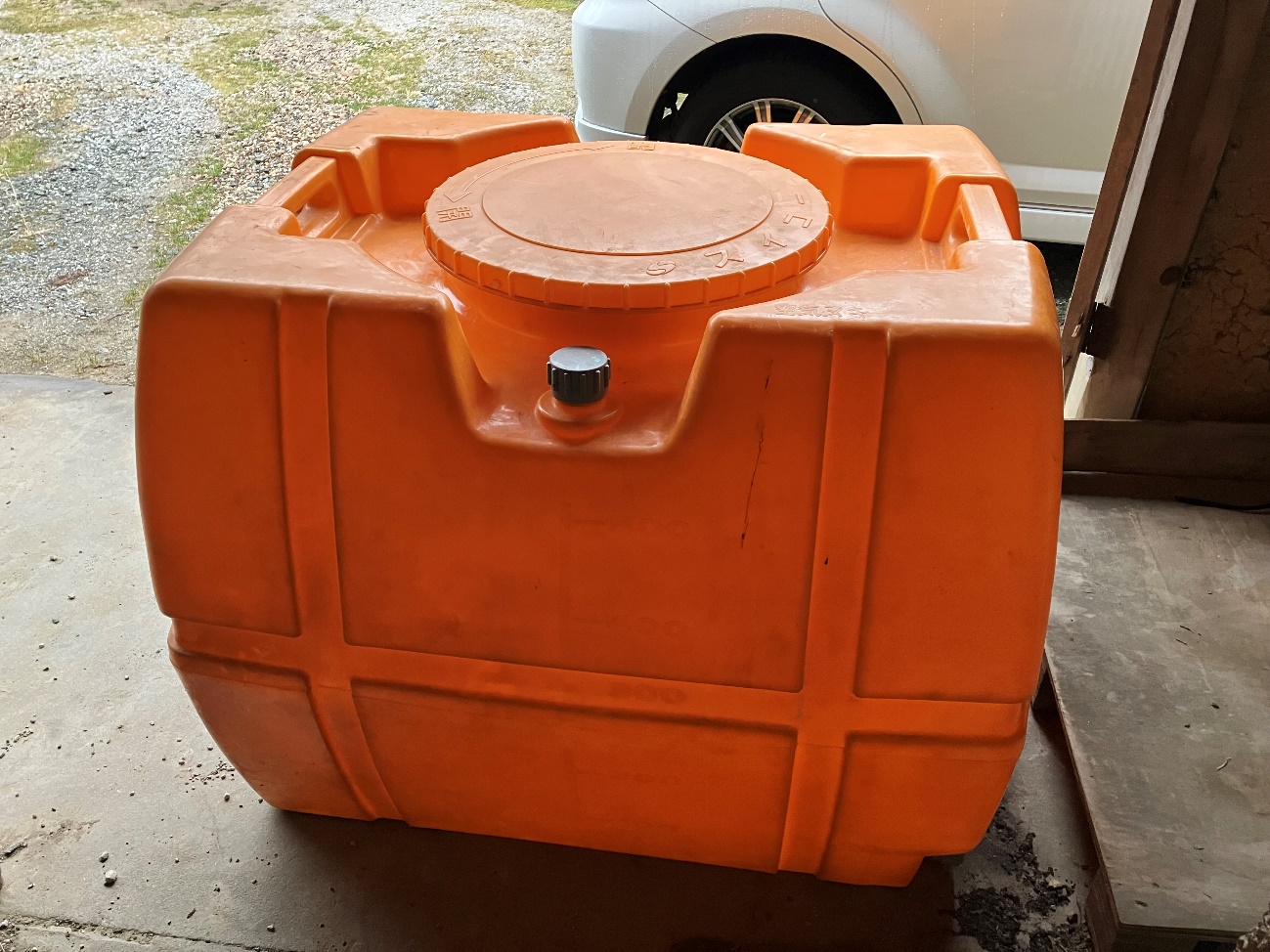

タンクに農薬と所定の希釈水を入れます。

動噴に散布用のホースと攪拌用のホースを付け、

攪拌用のホースは、給水ホース、排水ホースとともに、タンクに入れ紐で固定します。

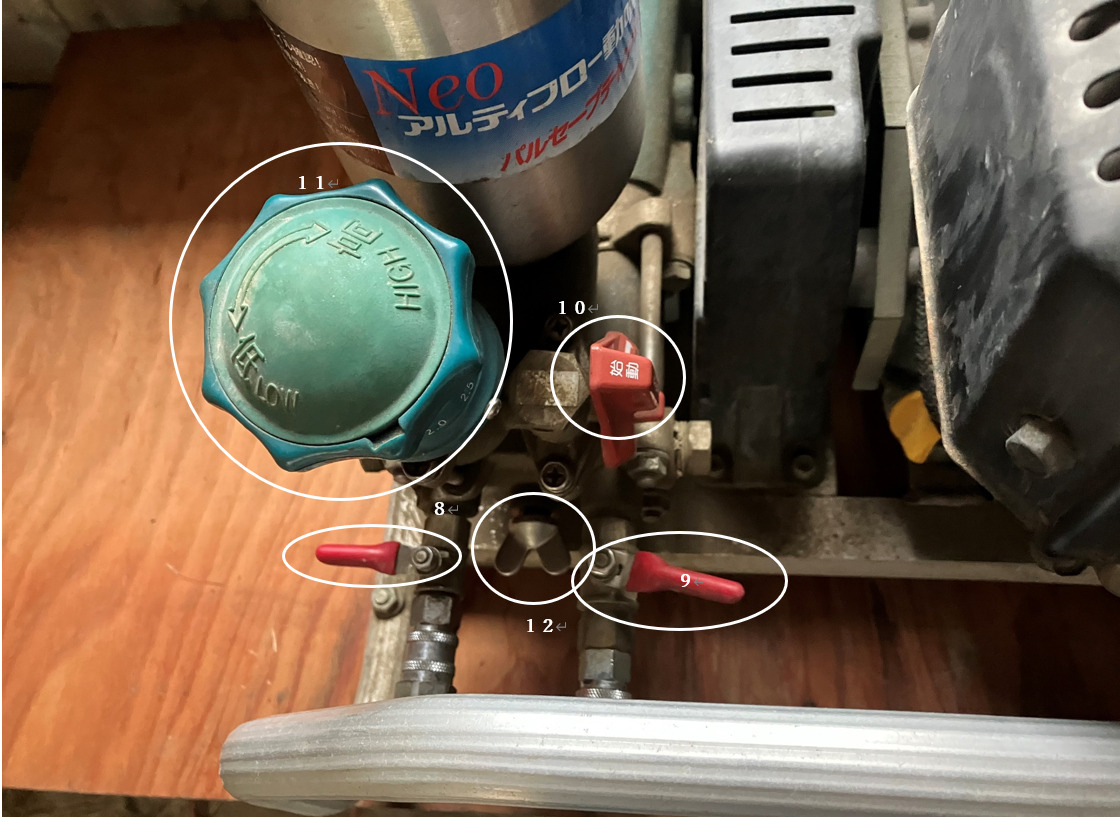

加圧レバー「１０」は上にあることを確認してください。

散布用のホースと攪拌用のホース用の止水弁「８」「９」を閉じてください。

始動は、前章と同じです。

エンジンが始動したら、加圧レバー「１０」を下に下げます。

そして、緑のバルブ「１１」を回して加圧します、柑橘系の噴霧は２位を目安としますが、後で噴霧強度を見て調整してください。

散布用のコック「９」と、攪拌用のコック「８」を開けます。

散布用のノズルの手元にもコックがあるので、それを閉→開で散布が始まります。

4       散布が終了したら

散布用のノズルの手元コックを閉めます。

散布用のコック「９」と、攪拌用のコック「８」を閉めます。

加圧バルブ「１１」を０にして、加圧コック「１０」を上げます。

スイッチ「２」をOFFにして、残った農薬は畑に流します。

次に、タンクに給水し、タンクの中を洗います。

再度、動噴を動かし、ホースに残った農薬を出します。加圧は１程度とします。

ノズルの水が透明になったら圧力を下げ、

攪拌用のホース、給水ホース、排水ホースをタンクから出し１０秒程度動かし、中の水抜きををして、エンジンを停止します。
